Integracja: Rekuperator Wanas | ModBUS | Zigbee

Ekosystem: Modbus, Zigbee, Wanas, Netatmo, Z-wave

Nazwa integracji Home Assistant: Modbus, Zigbee2MQTT

Poziom skomplikowania: 3/5 | wymaga podstawowej znajomości portu szeregowego (potrzeba poprawnie podłączyć kable), wymagana umiejętność rozumienia dokumentacji technicznej (trzeba znaleźć rejestry modbus, których chcemy użyć).

Użyteczność: 5/5 | umożliwia sterowanie rekuperatorem bez dodatkowego modułu internetowego i udziału chmury. Dodatkowo - zintegrowałem ten system z Netatmo (reakcja na wilgotność, poziom CO2 i temperaturę) oraz stan okapu (reakcja na włączenie / wyłączenie) i stan okien (reakcja na otwarcie / zamknięcie).

Niezawodność: 4/5 | Zauważyłem, że czasami (raz na kilka tygodni) moduł RS485-WIFI przestaje się kontaktować z wifi. Mam do tego automatyzację, które to naprawia.

Niezbędne systemy, sprzęt i software:

1. Sprzęt
1. Rekuperator: Wanas Combo 430 + Chłodnica R32 + AHU Kit + Nawilżacz
2. Waveshare RS232/485 to WiFi and RJ45 | (https://www.amazon.pl/dp/B0CGDXCHXV?th=1) | To urządzenie jest mostem pomiędzy interfejsem modbus a HA, konwertuje RS485 (a w rzeczywistości RS422) na komunikację TCP/IP.
3. Czterokanałowy, beznapięciowy sterownik Zigbee 7-32V | https://elty.pl/en_US/p/Dry-Contact-relay-4ch-4-channels-zigbee-3.0-RF433MHz-Tuya/3303 | Tym urządzeniem steruję złącza bezpotencjałowe rekuperatora
4. Netatmo Weather Station | Służy do monitorowania temperatury, poziomu CO2 i wilgotności. Na podstawie tych danych włączam 3 bieg rekuperacji.Używam tego bo działa od wielu lat bez problemu.
5. Wtyczka Fibaro FGWPE-102 | https://www.amazon.pl/Fibaro-Fgwpe-102-Gniazdko-Programowalne-Bialy/dp/B01HM0MQ98 | Służy do monitorowania poboru mocy przez okap. Na podstawie tego sprawdzam, czy włączył się wentylator okapu.

Tryb pracy: lokalnie

INSTALACJA

Wymagania wstęne

1. Upewnij się, że rekuperator i sterownik ma firmware co najmniej w wersji 2.1.27 - w poprzednich wersjach nie dizała poprawnie sterowanie nawilżaczem i chłodnicą przez modbus. Firmware do pobrania tutaj: https://www.wanas.pl/do-pobrania
2. Przygotuj sobie przewody niskonapięciowe
3. Ściągnij schemat i instrukcję stąd: https://www.wanas.pl/pobierzplik.php?id=3735 - przyda się później .

Schemat podłączenia sterowników do płyty głównej

Uwagi:

1. Zasilanie modułu Zigbee i rs485-wifi poprowadziłem z płyty głównej - w ten sposób nie musze mieć dodatkowego zasilania
2. Zasilanie modułu Zigbee nie potrzebuje konkretnej polaryzacji - podłącz obojętnie jak.
3. Podczas podłączanie lepiej wyłącz z prądu rekuperator - zniszczenie MB raczej nie będzie objęte gwarancją.

Całość można ładnie spiąć np. na szynę din. U mnie wygląda to tak:

Konfiguracja modułu RS485 -- Wifi

Genralnie sprawa podłączenia do wifi/lan jest prosta - podłączamy zgodnie z parametrami sieci. Koniecznie trzeba ustawić statyczny IP (albo statuczny wpis w dhcp). Ja dodatkowo zrobiłem wpis w DNS i adresuję moduł po nazwie hosta a nie ip.

Po zalogowaniu do interfejsu modułu trzeba koniecznie ustawić takie parametry:

Pozostałę wartości i ustawienia zostawiłem defaultowe. Pewno można by popracować nad tweakowaniem ale skoro działa to nie ruszam.

Instalacja i konfiguracja modułu Zigbee

Instalacja jest dosyć trywialna - zgodnie z instrukcją dodajemy do sieci Zigbee. Ja używam mdongla Skyconnect i Zigbee2mqtt. Konfiguracja po stronie z2m wyglada u mnie tak:

{
    "backlight_mode": "ON",
    "linkquality": 128,
    "power_on_behavior_l1": "off",
    "power_on_behavior_l2": "off",
    "power_on_behavior_l3": "off",
    "power_on_behavior_l4": "off",
    "state_l1": "OFF",
    "state_l2": "OFF",
    "state_l3": "OFF",
    "state_l4": "OFF"
}

Konfiguracja sterownika Wanas - właczenie modbus

TODO - below

INTEGRACJA Z HOME ASSISTANT

Gdy mamy wszystko ogarnięte z powyższej listy możemy przystąpić do

1. KOŃCOWA INSTALACJA - DOSTOSOWANIE I AUTOMATYKA

1. Fine tuning urządzenia i encji
2. Przykładowe automatyzacje
3. Scenariusze

HINTS

1. Porady
2. Sztuczki
3. Czego nie robić
4. Czego brakuje

DODATKOWE INFORMACJE

1. Wrzucam linki głównie do Amazonu bo uważam że Alledrogo to jakiś żart

SYSTEM: Home Assistant Installation | Raspberry Pi



HOME ASSISTANT INSTALLATION ON RASPBERRY PI

Another alternative to QNAP is installation on Raspberry. The latest release of this board provides enough RAM and CPU power to run HA smoothly. I got RPi4 with 4GB of memory so it should be enough. In addition I have added 128GB SD card so my storage will be also enough.

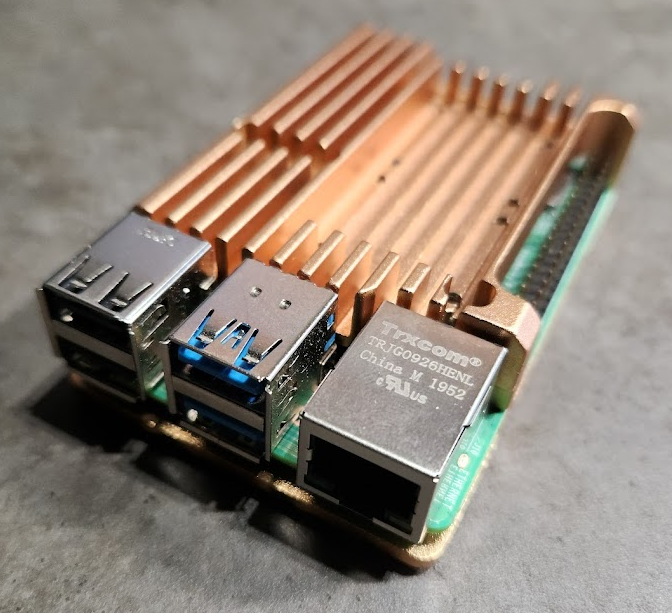

Raspberry Pi 4 model B with heat sink

SD Card i use (128GB)

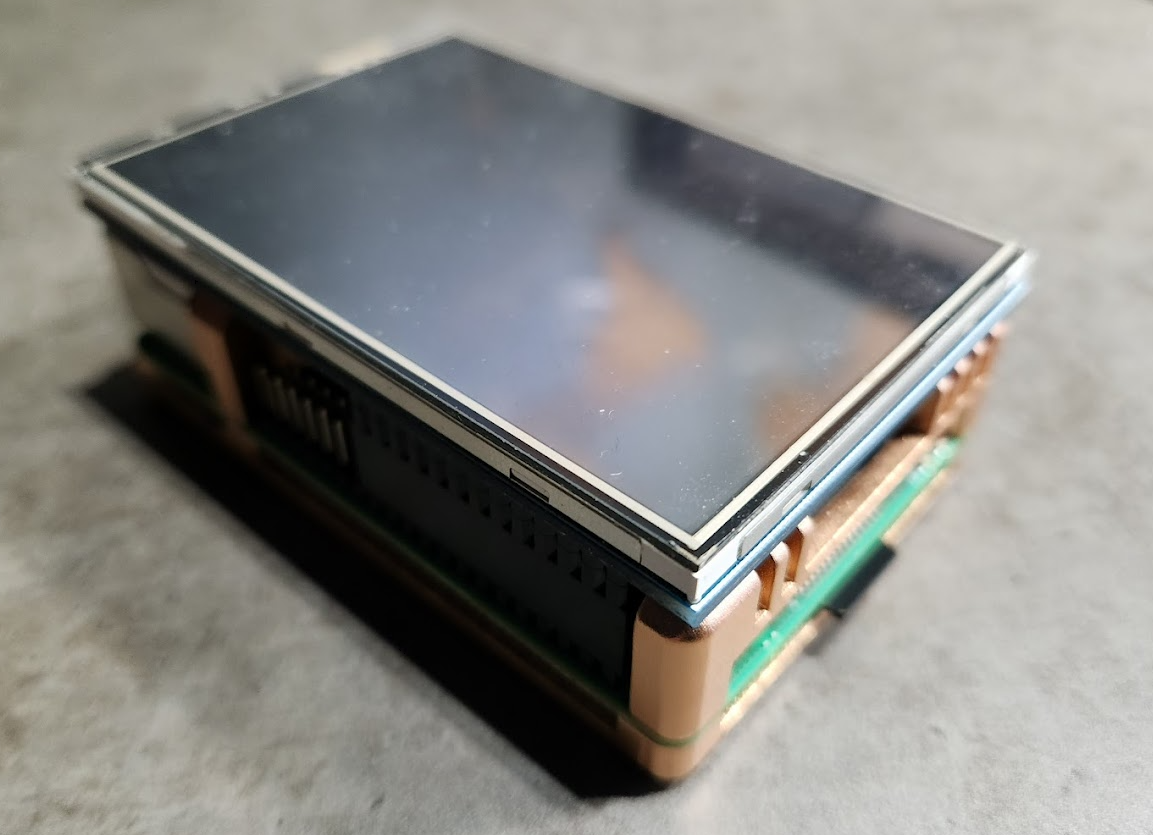

Raspberry Pi 4 with LCD touch display attached. This will be future setup with touch interface.

PREREQUISITIES

1. Raspberry Pi with proper power supply. For my system I use the one providing 5V with 3A (15W in total);
2. SD card big enough to hold HA and its system. 32 is the minimum, I use 128GB
3. Balena software installed from this link (it will write our SD card with Hassio image)

INSTALLATION

Installation procedure is copied from https://www.home-assistant.io/installation/raspberrypi#write-the-image-to-your-boot-media:

WRITE THE IMAGE TO YOUR BOOT MEDIA

1. Attach the Home Assistant boot media (SD card) to your computer
2. Download and start Balena Etcher. (You may need to run it with administrator privileges on Windows).
3. Select “Flash from URL”



4. Get the URL for your Raspberry Pi:

Raspberry Pi 4 64-bit: https://github.com/home-assistant/operating-system/releases/download/9.0/haos_rpi4-64-9.0.img.xz

1. Paste the URL for your Raspberry Pi into Balena Etcher and click “OK”



2. Balena Etcher will now download the image, when that is done click “Select target”



3. Select the SD card you want to use for your Raspberry Pi



4. Click on “Flash!” to start writing the image



5. When Balena Etcher is finished writing the image you will get this confirmation




START UP YOUR RASPBERRY PI

1. Insert the boot media (SD card) you just created.
2. Attach an Ethernet cable for network.
3. Attach the power cable.
4. In the browser of your Desktop system, within a few minutes you will be able to reach your new Home Assistant on homeassistant.local:8123.

• If you are running an older Windows version or have a stricter network configuration, you might need to access Home Assistant at homeassistant:8123 or http://X.X.X.X:8123 (replace X.X.X.X with your Raspberry Pi’s IP address).

With the Home Assistant Operating System installed and accessible you can continue with onboarding.

SYSTEM: Home Assistant First Run

 HOME ASSISTANT FIRST RUN

As we have HA already up and running it is time to configure it. To start this process we need to get IP address of HA instance. With Qnap we can do it in Virtualization Station

So the IP address for my HA is 192.168.18.139. We can proceed, typing http://192.168.18.139:8123 into web-browser.

Do not worry if you see this message:

It simply means HA is still starting. There is a lot of errands to run inside so it might take a while.

Once done, web gui will ask to create new user. I do recommend to create admin user, for example adm-ha. Try to avoid obvious names like Admin, Administrator.Do not worry about regular users, we will create them later. This specific user will be used only for administrative purposes and won't login on daily basis.

Set some strong password (12 chars, numbers and special chars included).

Next step - set your location, altitude (you can check it in google maps) and local formats:

On next screen you will be asked to share some diagnostic data. As HA is kinda trusted, I usually share some info with them. Check below:

On next screen you will see devices already discovered in your network. Here is example of mine:

At this point you can skip this step, we will dd those later. Now, our firs setup is done. We should see following web-interface:

Do not forget to check next posts - we will start adding integrations!

SYSTEM: Home Assistant installation | QNAP

HOME ASSISTANT INSTALLATION ON QNAP

As we have all components ready it is time to install and configure Home Assistant. I am goin gto setup it as virtual machine on my QNAP NAS, so in general, this should work on any VM system. I will describe it later on how to do it on different platforms (I am waiting for my Raspberry Pi4 hardware).

PREREQUISITIES

1. QNAP NAS set up and Virtualization Station up and running;
2. Home Assistant VMDK image downloaded from [images] and converted to img file (you can use converter embedded into Virtualization Station).




STEP 1: creating of the VM

1. Create folder to store your virtual hard drive and place converted image in it. I use separated resource on my QNAP (/VM) amd for this VM I have created ha folder. The VM share is mounted on my laptop as V: drive.

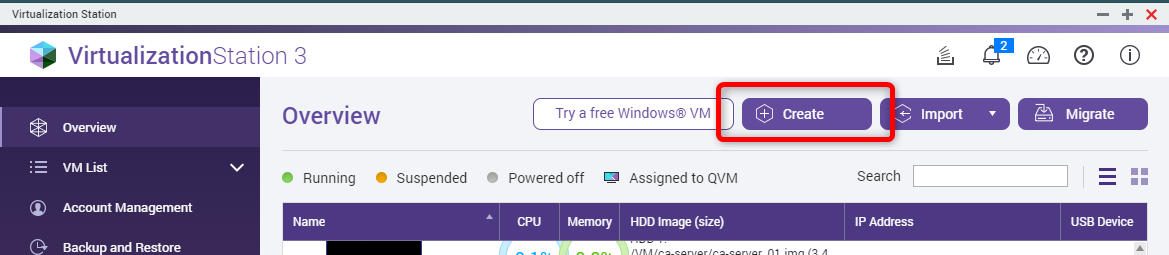

2. Navigate to Virtualization Station and press "Create" button


3. In new window choose settings as below. You need to adapt them depending on your hardware (mostly number of cores and RAM)









4. Setup VNC password (bottom of the dialog window) and unselect "Restrict VM console access"
5. VM is ready to create so press "OK".
6. Once the machine is created, go to its setting and modify:





7. Go to snapshots and delete (if any):

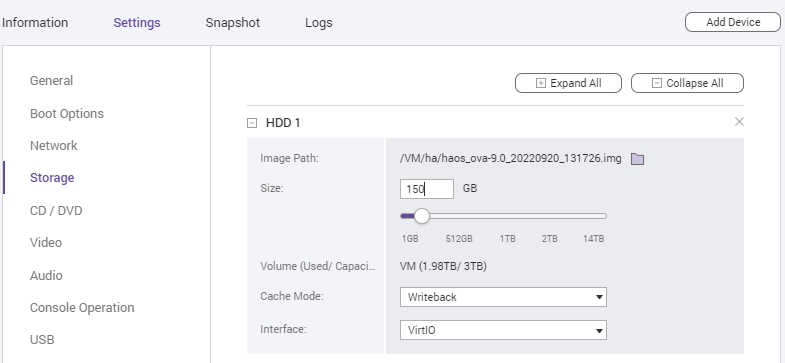

8. G oto Storage and set disk size to 150GB and interface to VirtIO





9. Connect USB devices










10. Now, the system is ready to start. Press "ON" button to do so.











11.  You can check IP address of your Home Assistant as shown below.











12. We will need this IP to access web-interface of Home Assistant. Check my next post soon!

HARDWARE: USB to Serial

HARDWARE: USB TO SERIAL

Some of the hardware I use (and going to use at my Smart Home) require firmware modification. The usual way it OTA (Over-the-air) and can be done in pure software manner, hoever, some require flashing of the firmware.

Most of the equipment has on-board serial (RS-232) connector so I can easily connect to it and flash it's software. To do so I need serial-2-usb dongle as I do not have any serial interface on my laptop.

After short research I decided to go with simple usb2ser interface: USB TO TTL. This allows to use either 3.3V or 5V (be careful, setting this incorrectly can destroy the hardware you are trying to modify). The cost is super low - no more than few euros on Amazon or other portal.

To make my life easier I soldered wires to the pins so I can use them in much more flexible way later.

Another equipment is usb-extension cord and - obviously - soldering station.

LINKS AND EXTERNAL RESOURCES

• USB-TO-TTL
• Soldering station

TIPS AND TRICKS

Here you can fine some hints. How to avoid mistakes and be happy with your smart home system.

16.09.2022

Try not to mix different producers for specific functionality. If you buid lights - stick with specific provider. For example - Philips Hue or Yeelight. Or Innr. Do not mix those as usually they wont cooperate together in a way you'd expect. Plus - you can forget about smooth system, there will be alwys something broken or not working the way you expect. Even if protocols are the same. In my current setup I mix Philips Hue, Innr and Ikea using Zigbee proto. There is always something wrong between Philips Hue gateway and other producer's light. Using one brand will save you time (and unfortunately won't save your money).

Hardware: BLUETOOTH DONGLE



HARDWARE: BLUETOOTH HUB

Some of the devices at my home are bluetooth so I also need the bluetooth dongle. As there is no bug deal with it I decided to go with Baseus model mini-bt4, however in few days I replace it with same make, newer model 5.0 (BA-04). Older model (4.0) was working flawlesly so far. Price is really low - around 6€.

The device landed in the USB hub I wrote about in the previous post.

The configuration and integration will be described once we have the system up and running.

Baseus BA-04
